DHCP ja staattinen reititys

Lähdetään tekemään seuraavanlaista laajennusta edellisen harjoituksen päälle:

Topology

Edellisessä tehtävässä oli käytössä seuraavat aliverkot:

192.168.26.0/26
192.168.26.128/26
10.2.26.16/28

Ja nyt lisäämme yhden vähintään 50 hostin aliverkon ja yhden 2 hostin aliverkon:

192.168.26.64/26
10.2.26.240/30

Lisätään VirtualBoxiin toinen router ja uusi Lubuntu-työasema.

Päivitetään topografia, jonka mukaan voidaan asettaa kloonattujen laitteiden verkkoasetukset.

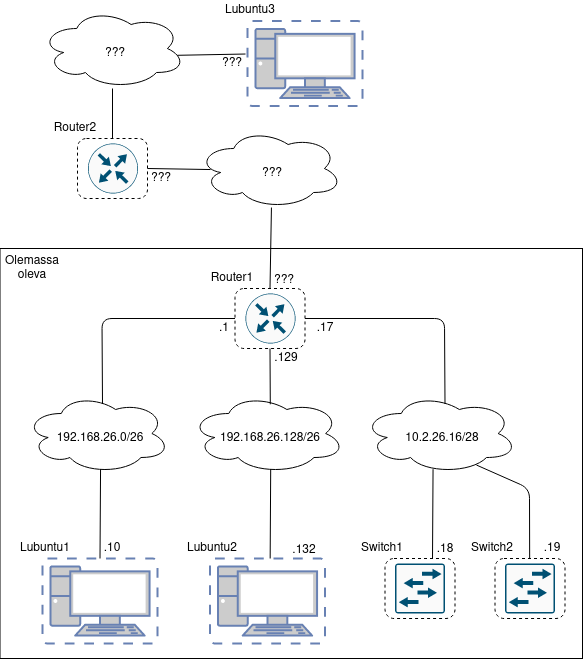

LAN-topology

Päivitetään myös IP-topografia, jotta voidaan asettaa reitittimille. Poistin samalla työasemien IP:t koska käytämme jatkossa DHCP:tä.

IP-topology

Toisessa reitittimessä olikin eth0 ja eth1 sijaan eth1 ja eth2, topologia päivitetty vastaamaan todellisuutta. Alla asetukset laitettu reitittimille:

VyOS show interfaces

Seuraavaksi asetetaan DHCP-serverit reitittimille, valitaan seuraavat osoitteet annettaviksi:

192.168.26.2 - 192.168.26.62
192.168.26.130 - 192.168.26.190
192.168.26.66 - 192.168.26.126

Nyt on reitittimet asetettu ja katsotaan saavatko Lubuntut osoitteita automaattisesti.

Lubuntu DHCP

Toimii! Lubuntut on asetettu hankkimaan IP-osoitteet automaattisesti ja verkkokorttien resetoinnin jälkeen ne sai hankittua uudet osoitteet DHCP-palvelimen kautta. Alla vielä VyOSin 'show dhcp server leases'-komento.

VyOS DHCP-lease

Seuraavaksi lisätään symmetrinen reititys reitittimien välille.

Router 1:

192.168.26.64/26 -> 10.2.26.242

Router 2:

192.168.26.0/26 -> 10.2.26.241
192.168.26.128/26 -> 10.2.26.241

VyOS symmetric

Varmistetaan Lubuntujen yhteyden toimivuus Lubuntu 1 ja Lubuntu 3 koneiden välillä 'ping'- ja 'traceroute'-komennoilla.

Lubuntu ping ja traceroute

Tässä vielä kaikkien reitittimien ja kytkinten asetukset:
